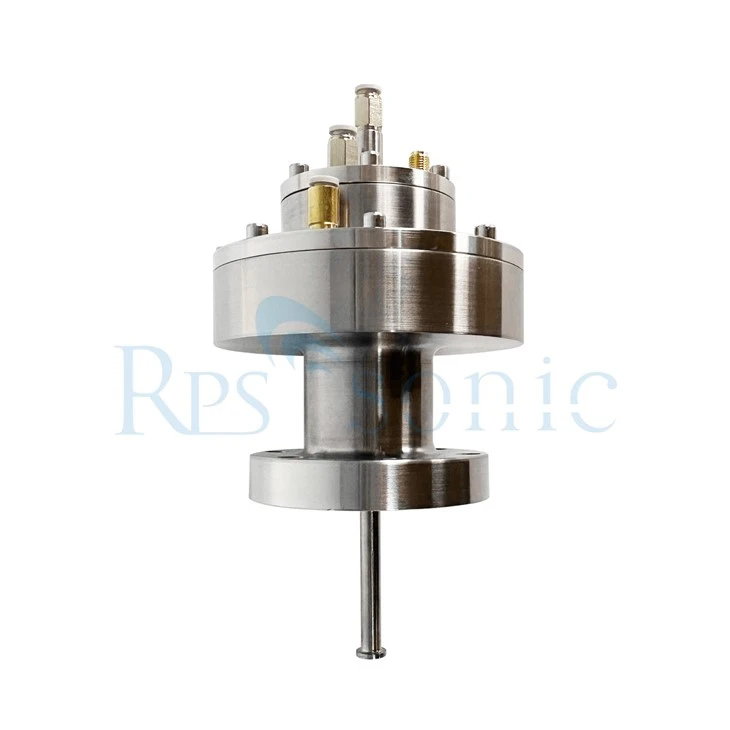

Buse de pulvérisation ultrasonique résistante aux hautes températures

Buse de pulvérisation ultrasonique résistante aux hautes températures

Dans les environnements à haute température tels que les industries chimiques et énergétiques, les buses de pulvérisation à ultrasons classiques subissent souvent une dégradation des performances et des dommages aux composants en raison de températures ambiantes trop élevées. La buse de pulvérisation ultrasonique à enveloppe-température-haute-eau froide-résistante aux hautes températures surmonte ces limitations grâce à sa conception innovante de chemise-eau froide-. Il conserve les avantages précis de l'atomisation par ultrasons tout en résistant de manière stable aux températures extrêmes, ce qui en fait un atomiseur puissant spécialement conçu pour les applications industrielles à haute -température.

Paramètre:

1. Conception de base : veste d'eau froide-- un "bouclier de protection" à haute-température
L'innovation principale de cette buse réside dans sa structure de chemise d'eau froide-intégrée. Il entoure les composants centraux de la buse de pulvérisation à ultrasons (transducteur et pointe de la buse), formant un canal de refroidissement étanche. Pendant le fonctionnement, l'eau de refroidissement en circulation (ou tout autre fluide de refroidissement) circule en continu à travers le canal de la chemise, éliminant la chaleur transférée aux composants centraux par échange thermique, maintenant la température des composants dans une plage de fonctionnement sûre (généralement inférieure ou égale à 70 degrés). La conception de la veste d’eau froide offre deux avantages clés :
Contrôle précis de la température : le chemin d'écoulement en spirale de la gaine offre une grande zone de contact avec les composants centraux, garantissant un flux uniforme du fluide de refroidissement. Le débit d'eau de refroidissement peut être ajusté dynamiquement en fonction de la température ambiante, évitant ainsi une surchauffe ou un refroidissement excessif local et garantissant des performances d'atomisation stables.
Résistant à la corrosion-et compatible avec les- températures élevées : la gaine est construite en acier inoxydable -haute température (316L) ou en alliage spécial, capable de résister à des températures extérieures de 200 à 800 degrés tout en résistant à la corrosion causée par le fluide de refroidissement et le liquide atomisé, prolongeant ainsi la durée de vie de la buse.
II. Principaux avantages : performances révolutionnaires dans les environnements à -température élevée
1. Stabilité à haute-température
Les buses de pulvérisation à ultrasons conventionnelles sont sensibles à des problèmes tels qu'une diminution de l'efficacité et une dégradation de l'isolation dans des environnements supérieurs à 150 degrés. Cependant, cette buse, grâce au refroidissement continu fourni par la chemise d'eau froide, peut fonctionner de manière stable dans des environnements à haute température de 200 à 800 degrés (tels que le refroidissement des convertisseurs d'aciéries et l'atomisation des réacteurs chimiques), atteignant plus de 3 000 heures de fonctionnement continu sans dégradation des performances.

2. Effet d'atomisation non affecté par les températures élevées
Les températures élevées n'altèrent pas l'uniformité et la finesse des particules atomisées. Tirant parti des vibrations ultrasoniques à haute -fréquence (20-120 kHz) et de la protection des composants centraux par une chemise d'eau froide, le diamètre des particules atomisées est contrôlé de manière stable entre 5 et 50 μm, avec un écart de particule inférieur ou égal à 5 %. Cela évite l'atomisation inégale provoquée par la déformation thermique des buses conventionnelles à haute température.
3. Convient à l'atomisation de supports à haute-température
Non seulement il peut résister à des températures extérieures élevées, mais il peut également atomiser directement des liquides-à haute température (tels que des sels fondus et des matières premières chimiques chaudes) entre 80 et 150 degrés. La chemise d'eau froide est physiquement isolée du canal d'atomisation, empêchant le fluide de refroidissement de se mélanger au liquide atomisé, garantissant ainsi la pureté du fluide atomisé et la stabilité du processus.. 4. Faible consommation d'énergie et longue durée de vie
La méthode de refroidissement de l'enveloppe refroidie à l'eau consomme très peu d'énergie (ne nécessitant qu'une petite pompe à eau de circulation pour fonctionner), réduisant ainsi la consommation d'énergie de 30 % par rapport à la solution traditionnelle "refroidissement par air + dissipation thermique à haute fréquence-". De plus, les composants principaux fonctionnent à température ambiante pendant des périodes prolongées, ce qui réduit les taux de défaillance de 60 % et prolonge la durée de vie de 2-3 fois par rapport aux buses classiques-résistantes aux températures élevées.

III. Scénarios d'application typiques : se concentrer sur les besoins industriels-à haute température
1. Métallurgie et sidérurgie
Refroidissement du convertisseur/haut fourneau : l'eau de refroidissement est atomisée en fines particules et pulvérisée dans le four à haute température-, absorbant rapidement la chaleur et permettant un refroidissement. Cela évite les gradients de température importants et la durée de vie raccourcie associés au refroidissement par pulvérisation d'eau traditionnel.

Refroidissement secondaire des lingots de coulée continue : pour les lingots de coulée continue à haute-température, un refroidissement par atomisation précis est utilisé pour contrôler le gradient de température à l'intérieur du lingot, réduire les fissures et améliorer la qualité du lingot.

2. Industrie chimique et énergétique
Alimentation du réacteur à haute-température : les matières premières liquides à haute-température (telles que la résine fondue et le catalyseur chaud) sont atomisées et pulvérisées dans le réacteur pour augmenter la zone de contact entre les matières premières et les réactifs, améliorer l'efficacité de la réaction et éviter une réaction inégale causée par l'agglomération des matières premières en raison de la température élevée.
Dénitrification dans les chaudières de production d'énergie à biomasse : les agents de dénitrification (tels que l'ammoniac et la solution d'urée) sont atomisés dans le conduit de fumée des chaudières à haute température-pour se mélanger soigneusement aux gaz de combustion, améliorant ainsi l'efficacité de la dénitrification et répondant aux exigences environnementales en matière d'émissions.
3. Industrie de la céramique et des matériaux de construction
Hydratation et refroidissement du four à céramique : pendant le processus de cuisson de la céramique, de la vapeur d'eau à haute température-est atomisée dans le four pour maintenir une humidité stable. Le refroidissement atomisé contrôle avec précision le profil de température à l'intérieur du four, améliorant ainsi la densité et la brillance des produits céramiques.
Utilisation de la chaleur résiduelle du four rotatif à ciment : de l'eau atomisée est pulvérisée dans la section de chaleur résiduelle du four rotatif, absorbant la chaleur résiduelle pour générer de la vapeur, qui est utilisée pour la production d'électricité ou le chauffage, permettant ainsi une récupération d'énergie et réduisant la consommation d'énergie.

4. Protection de l'environnement et élimination des déchets
Refroidissement et désacidification de l'incinérateur de déchets : à la sortie de l'incinérateur, l'eau de refroidissement atomisée abaisse la température des gaz de combustion. Simultanément, des agents de désacidification alcalins atomisés (tels qu'une solution d'hydroxyde de calcium) neutralisent les substances acides (HCl et SO₂) présentes dans les gaz de combustion, réduisant ainsi les émissions de gaz nocifs.
